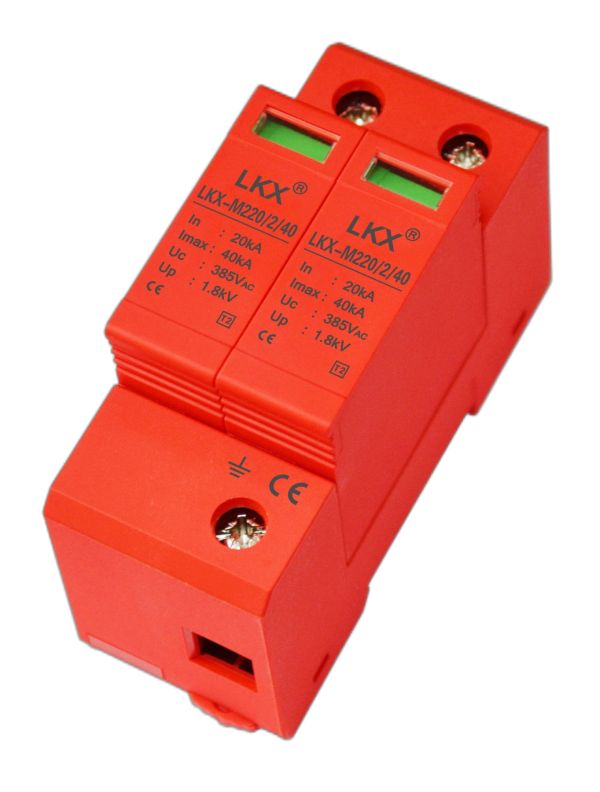

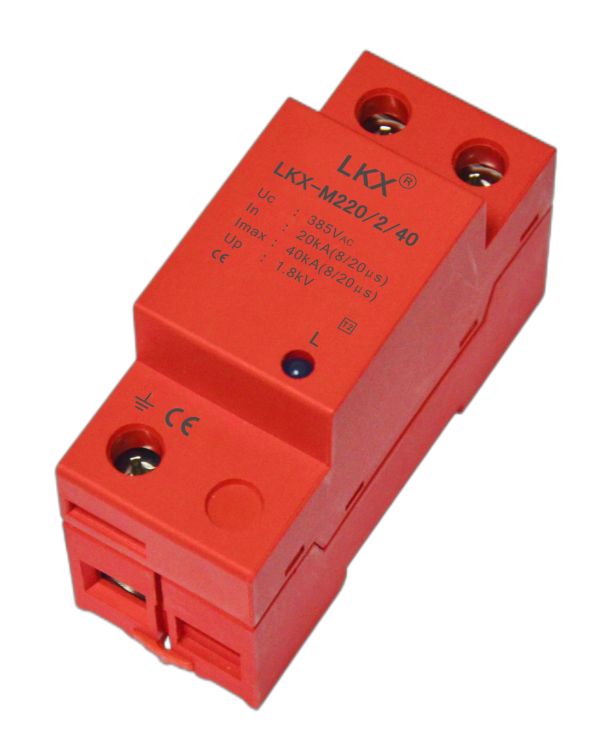

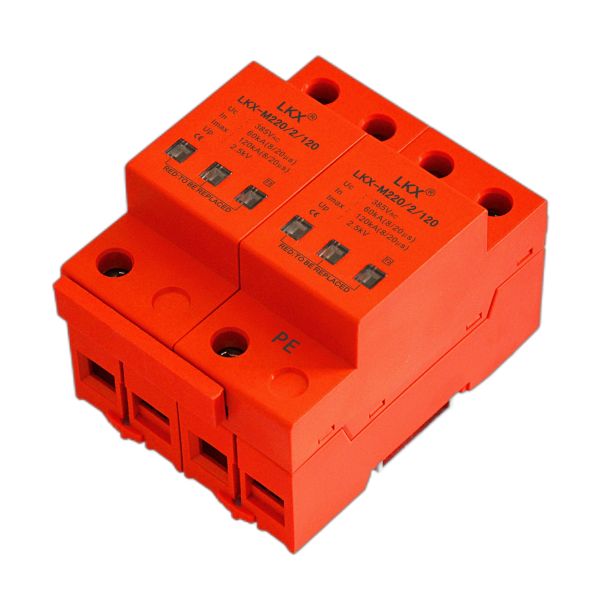

单相电源防雷模块

■产品用途

标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20～40kA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 选用优质压敏电阻，性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电放电能力，ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

● 除单片宽度为9mm的模块外：遥信报警接口。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

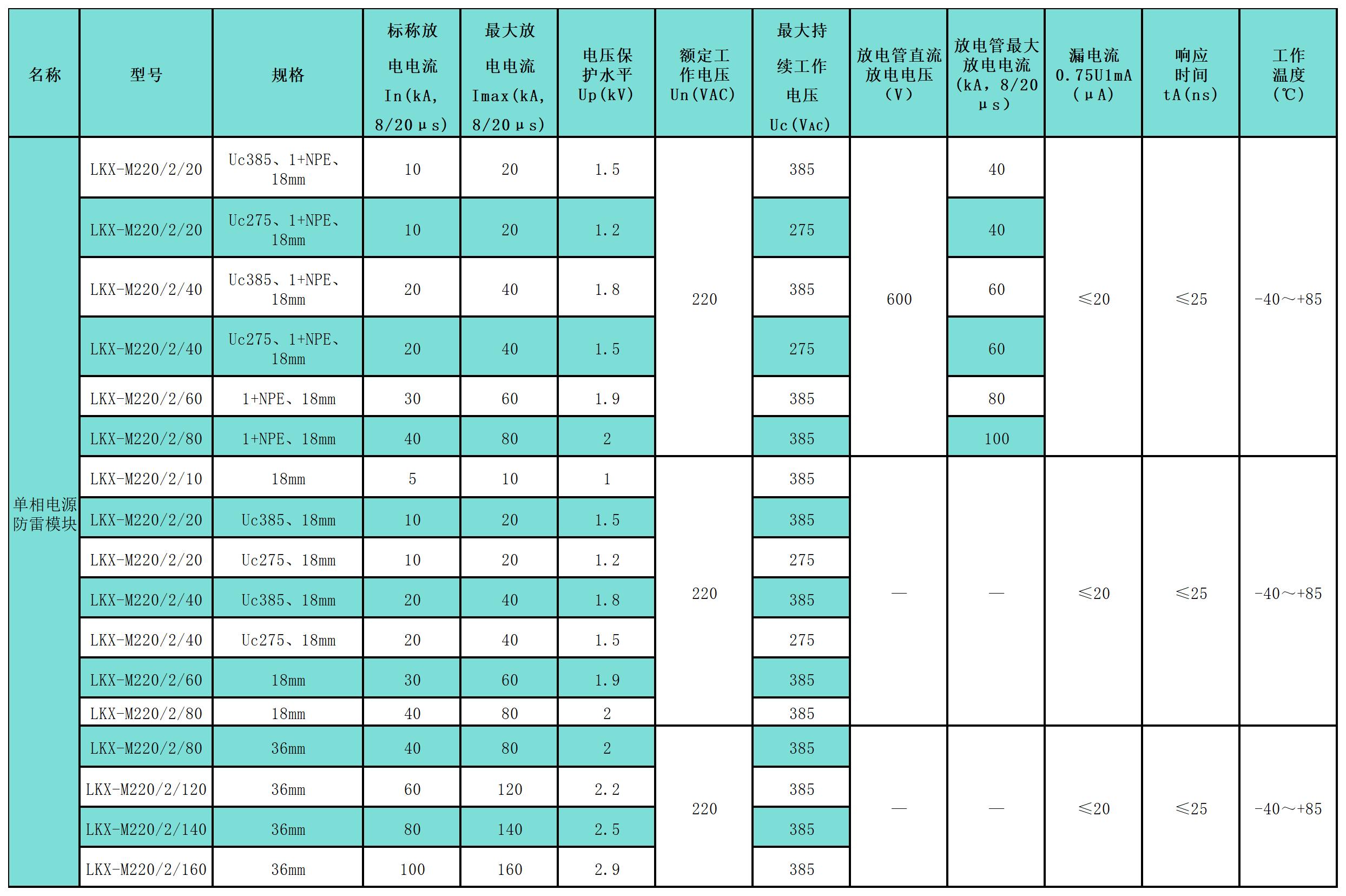

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 安装完毕后（9mm、18mm的模块应将模块插到位），检查防雷模块是否正常工作。

● 防雷模块在使用期间，应定期检测并查看故障显示窗口（工作指示灯）状态，当故障显示窗呈红色或工作指示灯不亮（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
