■产品用途
本产品适用于多路网络信号线路集中保护，主要用于沿网络信号线路侵入设备的雷电（过电压）防护，如8口、16口、24口以太网交换机。
■产品特点
● 放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■技术参数
|
名称 |
雷科星产品型号 |
规格 |
接口类型 |
额定工作电压Un |
最大持续工作电压Uc |
电压保护水平Upx-x(V) |
传输特性 |
标称放电电流In(kA,8/20μs) |
最大放电电流Imax(kA,8/20μs) |
响应时间tA(ns) |
插入损耗(dB) |
|
|
计算 机网 络防 雷器 |
LKX-SC100-RJ45 |
机架式8口 |
RJ45 |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
|
LKX-SC100-RJ45 |
机架式16口 |
|||||||||||
|
LKX-SC100-RJ45 |
机架式24口 |
|||||||||||
|
LKX-SC1000-RJ45 |
机架式8口 |
RJ45 |
5V |
6V |
20 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||
|
LKX-SC1000-RJ45 |
机架式16口 |
|||||||||||
|
LKX-SC1000-RJ45 |
机架式24口 |
|||||||||||
|
LKX-SC1000-RJ45 |
机架式8口、POE |
电源 |
RJ45
|
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
网络 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
|
LKX-SC1000-RJ45 |
机架式16口、POE |
电源 |
RJ45 |
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
网络 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
|
LKX-SC1000-RJ45 |
机架式24口、POE |
电源 |
RJ45 |
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
网络 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
■安装说明
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。

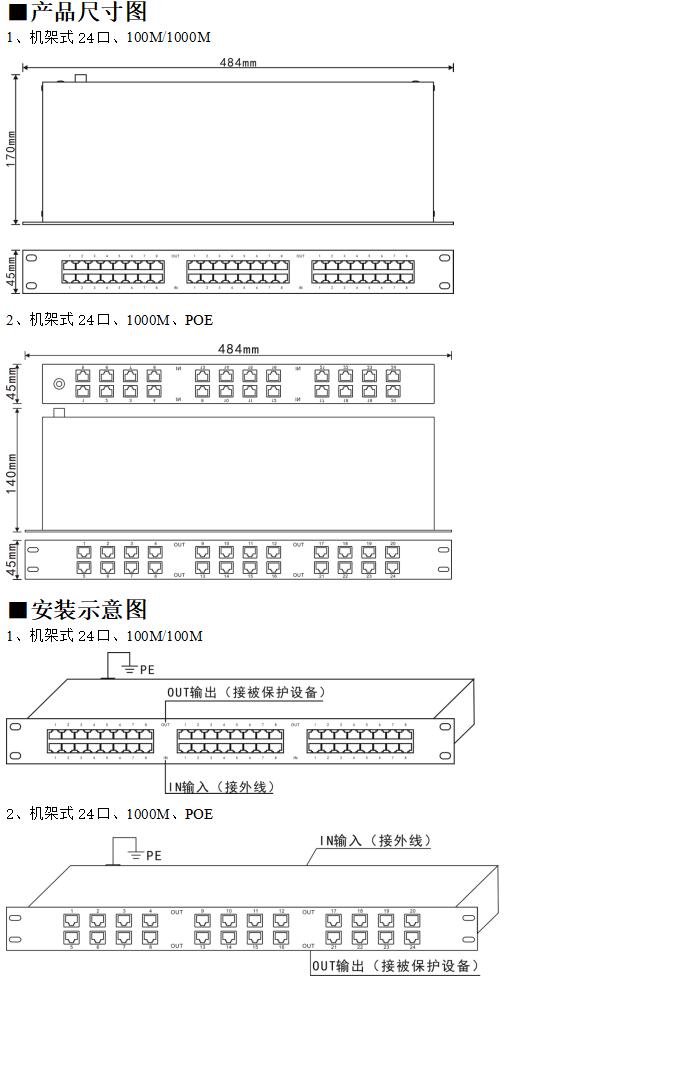

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
