电解离子接地极

  • 雷科星LKX-LJD电解离子接地极是以提高接地导体内部导电性能,降低接地导体外部土壤电阻率为理论依据所设计生产的。由金属管和电解离子填充料组成。产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域。如通信局(站)、移动基站、调度机房、变电站、高速公路、计算机房、办公自动化、智能化小区等对接地要求严格的单位和部门,采用该产品均可以构成性能优良的接地系统。
立即咨询
全国热线400-876-1400

详情介绍

■产品用途

雷科星LKX-LJD电解离子接地极是以提高接地导体内部导电性能,降低接地导体外部土壤电阻率为理论依据所设计生产的。由金属管和电解离子填充料组成。产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域。如通信局(站)、移动基站、调度机房、变电站、高速公路、计算机房、办公自动化、智能化小区等对接地要求严格的单位和部门,采用该产品均可以构成性能优良的接地系统。

雷科星LKX-LJD电解离子接地极适用于作交、直流工作地、安全保护地、防雷工作地。在人口密集、楼群集中的场所和土壤电阻率高的山区,因地表环境差,施工条件受限制,传统的接地工艺模式难以满足要求,使用电解离子接地极这些问题都会迎刃而解,它在黑土、黄土、盐碱土、垃圾土、回填土、风化砂土、细沙土、粘土、山地等使用均能达到良好的接地降阻效果。对于利用商品房作机房的移动通信基站,它更是理想的选择。

■技术参数

名称

型号

规格

重量(kg)

冲击电流△R

PH值

100Ω·m降阻(Ω)

电解离子接地极

LKX-LJD

50/500

2.2

≤1%

7±5%

3.2

LKX-LJD

50/1000

3.9

≤1%

7±5%

3.0

LKX-LJD

50/1500

5.6

≤1%

7±5%

2.8

LKX-LJD

50/2000

7.5

≤1%

7±5%

2.6

LKX-LJD

50/2500

8.8

≤1%

7±5%

2.4

LKX-LJD

50/3000

10.6

≤1%

7±5%

2.2

LKX-LJD

55/500

2.3

≤1%

7±5%

3.1

LKX-LJD

55/1000

4.8

≤1%

7±5%

2.9

LKX-LJD

55/1500

6.6

≤1%

7±5%

2.6

LKX-LJD

55/2000

8.4

≤1%

7±5%

2.3

LKX-LJD

55/2500

10.5

≤1%

7±5%

2.0

LKX-LJD

55/3000

15.4

≤1%

7±5%

1.8

LKX-LJD

63/500

2.7

≤1%

7±5%

2.8

LKX-LJD

63/1000

5.4

≤1%

7±5%

2.5

LKX-LJD

63/1500

8

≤1%

7±5%

2.3

LKX-LJD

63/2000

10.6

≤1%

7±5%

2.1

LKX-LJD

63/2500

13.3

≤1%

7±5%

1.9

LKX-LJD

63/3000

15.9

≤1%

7±5%

1.7

■施工指南

1、钻孔:在选好的施工场地依据所选产品情况开挖圆坑,在坑里钻出垂直地面的孔洞。

2、配制填充料:

. 在容积内放入相应的淡水(井水、自来水均可),水与填充料的比例为0.40.61

. 加入专用高能填充料,通常为长效防腐降阻剂(长效离子剂:长效防腐剂:活性离子剂=25251),搅拌至糊状。

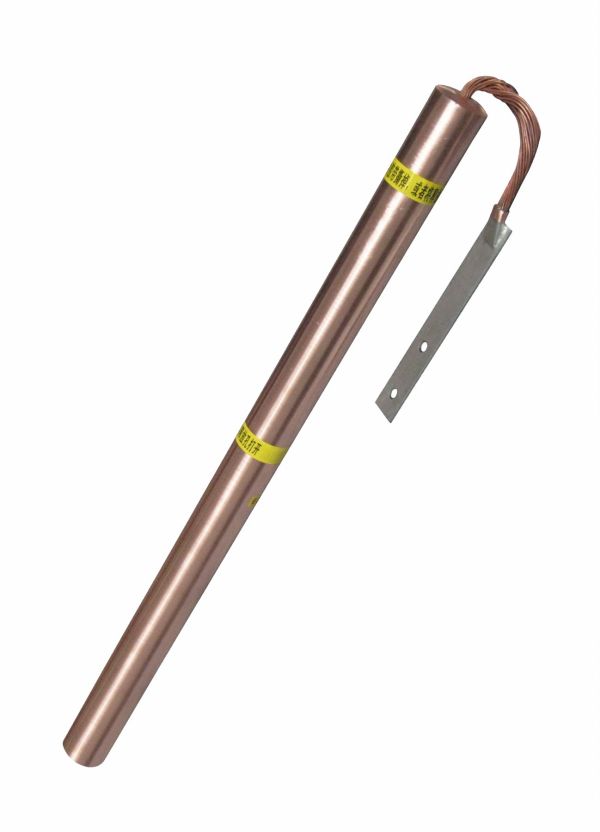

3、将电解离子接地极从包装中取出,检查产品是否完整(电解离子接地极一端焊接了一段95mm2铜线,铜线上再焊接了一块镀锌扁铁,其上开了两个直径为12mm的圆孔,孔中心距为63mm)。

4、拆开电解离子接地极两端及中间的密封胶带(密封胶带用以密封通气孔,通气孔通过潮解作用,将活性电解离子有效释放到土壤中,使接地极成为一个离子发生装置,从而改善周边土质使之达到接地降阻要求)。

5、将四分之一配制好的填充料填入孔洞底部。

6、将电解离子接地极植入孔洞中,接地极顶部与圆坑的底部平齐。

7、接好引出线:引出线采用铜线加扁铁,可螺丝紧固(须刮掉孔周围银粉漆),也可剪掉扁铁后焊接。

8、将其余填充料填在接地极周围至接地极顶端100mm时止,测量接地电阻,达到要求后,用土填盖在接地极周围。

9、当一套接地极达不到接地电阻要求时,可用两套或多套并联使用,接地极与接地极之间的间隔不宜小于5m

10检查安装,确保接地极完全被埋入,并与接地网完好连接,待接地极充分吸湿(24小时)后测量其接地电阻。
