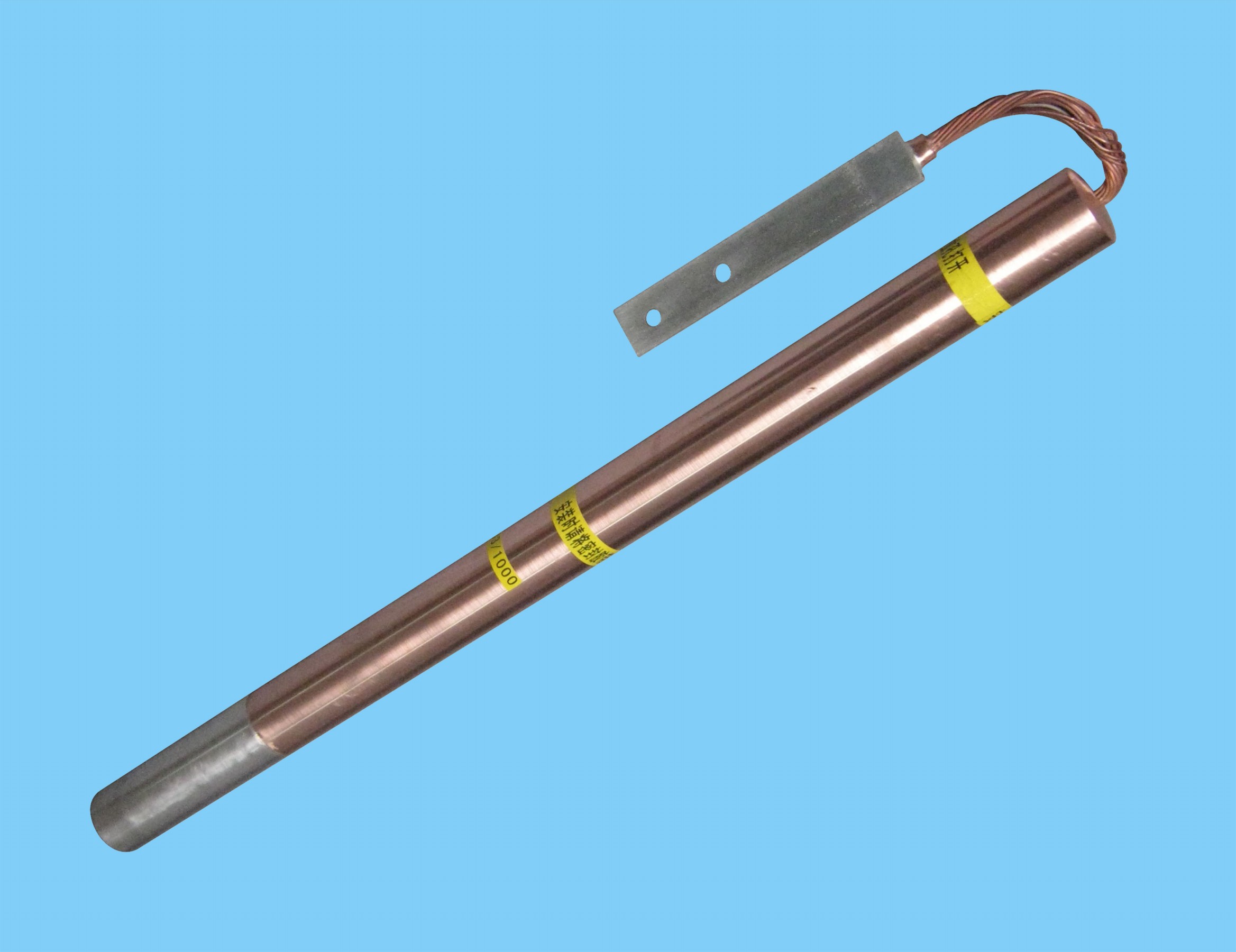

雷可道电解离子接地极(镁合金)

  • 电解离子接地极(镁合金)是第二代接地降阻防腐离子地极,以占地面积小、施工难度低、降阻防腐效果持久稳定为技术突破点。其独特的降阻技术与防腐蚀性能,使接地降阻效果不断提升,适用于不同的地质条件,尤其适用于地阻率较高,有较高接地要求,接地工程难度较大的场所,具有优越的性价比。本产品适用于所有的防雷接地工程。
立即咨询
全国热线400-876-1400

详情介绍

■产品介绍

电解离子接地极(镁合金)是第二代接地降阻防腐离子地极,以占地面积小、施工难度低、降阻防腐效果持久稳定为技术突破点。其独特的降阻技术与防腐蚀性能,使接地降阻效果不断提升,适用于不同的地质条件,尤其适用于地阻率较高,有较高接地要求,接地工程难度较大的场所,具有优越的性价比。本产品适用于所有的防雷接地工程。

■技术参数

名称

型号

规格

重量(kg)

冲击电流△R

PH值

100Ω·m降阻(Ω)

电解离子

接地极

LKD-D/LJ

镁合金、63/1000

5.4

≤1%

7±5%

2.5

■工作原理

1、降阻原理

接地电阻是大地电阻率以及电极形状、电极尺寸的函数。因此降低土壤电阻率是减小接地电阻的方法之一。

接地降阻防腐离子电极是利用降低接地极周围土壤电阻率的原理,由原电极增加防腐功能和新工艺研制而成。电解地极用Φ63㎜铜管组成,共有4-12个呼吸排泄孔。在电解电极管内填充环保型物理化合物,使得其埋于地下时能充分吸收土壤和空气中的水分,通过潮解作用,从呼吸排泄孔中向外缓慢排出电解溶液,使得接地极周围的土壤电阻率能得到有效的持久的降低。

2、防腐原理

接地降阻防腐离子电极是利用宏观电池腐蚀的原理,将不同位置的两种金属组合在一起,形成了贱金属成为阳极,贵金属成为阴极的电池,阳极将受到腐蚀。

从一份利用饱和甘汞电极做参考电极测定海水中金属的电位数据(表1)中可以看出,用镁作为阳极,牺牲阳极,使得接地金属得以保护是最合适的方法之一。

■产品特点

不会在短时间内因雨水或地下水而消散,持久性好

因镁电位最低,因而采用镁合金作为阳极对临近金属结构的影响极小

运行成本低,可实现零费用维护,一次投资,长期受益

良好的吸附性能,消除了接地极与土壤之间接触电阻,改善了地中的电场分布;

良好的渗透性能,深入到泥土及岩缝中,形成树根网状,增大了地中的泄流面积;

填充剂为无毒化合物,对环境无污染

■施工指南

1. 钻孔:在选好的施工场地依据所选产品情况开挖圆坑,在坑里钻出垂直地面的孔洞。

2. 配制填充料:

. 在容积内放入相应的淡水(井水、自来水均可),水与填充料的比例为0.40.61

. 加入专用高能填充料,通常为长效防腐降阻剂(长效离子剂:长效防腐剂:活性离子剂=25251),搅拌至糊状。

3. 将电解离子接地极从包装中取出,检查产品是否完整(电解离子接地极一端焊接了一段95mm2铜线,铜线上再焊接了一块镀锌扁铁,其上开了两个直径为12mm的圆孔,孔中心距为63mm)。

4. 拆开电解离子接地极两端及中间的密封胶带(密封胶带用以密封通气孔,通气孔通过潮解作用,将活性电解离子有效释放到土壤中,使接地极成为一个离子发生装置,从而改善周边土质使之达到接地降阻要求)。

5. 将四分之一配制好的填充料填入孔洞底部。

6. 将电解离子接地极植入孔洞中,接地极顶部与圆坑的底部平齐。

7. 接好引出线:引出线采用铜线加扁铁,可螺丝紧固(须刮掉孔周围银粉漆),也可剪掉扁铁后焊接。

8. 将其余填充料填在接地极周围至接地极顶端100mm时止,测量接地电阻,达到要求后,用土填盖在接地极周围。

9. 当一套接地极达不到接地电阻要求时,可用两套或多套并联使用,接地极与接地极之间的间隔不宜小于5m

10. 检查安装,确保接地极完全被埋入,并与接地网完好连接,待接地极充分吸湿(24小时)后测量其接地电阻。
