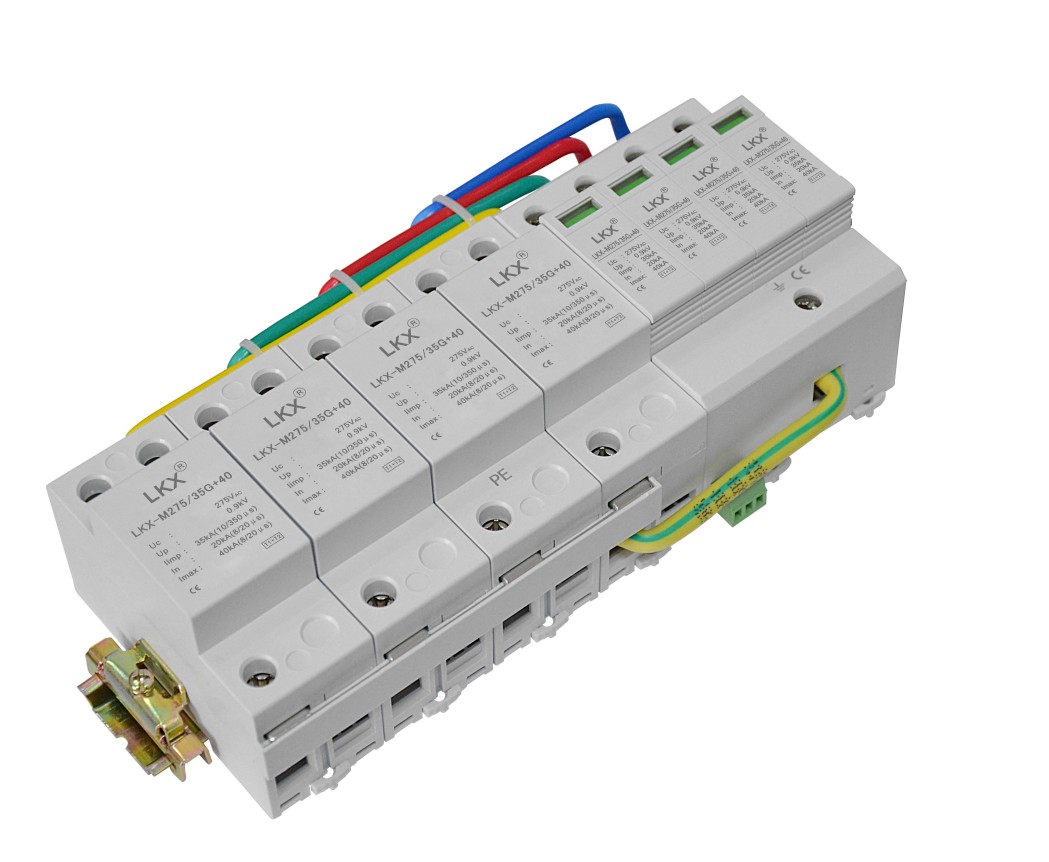

SPD浪涌保护器

SPD浪涌保护器根据不同的分类标准可分为以下类型：

一、按工作原理分类

‌电压开关型‌

利用气体放电管或火花间隙，在电压超过阈值时导通分流，适用于大电流泄放（如直击雷防护）‌12。

‌限压型‌

基于压敏电阻或二极管，通过钳位电压限制浪涌能量，响应时间快（<25ns），适合精细防护‌12。

‌组合型‌

集成开关与限压元件，兼具大电流泄放和低压降特性，适用于混合波形冲击场景‌12。

二、按安装位置/防护等级分类（IEC标准）

‌I类（Type 1）‌

安装在建筑物进线处，采用10/350μs波形测试，标称放电电流125kA-25kA，用于直击雷防护‌45。

‌II类（Type 2）‌

安装在配电柜或分支配电箱，采用8/20μs波形测试，标称放电电流5kA-20kA，用于次级防护‌14。

‌III类（Type 3）‌

安装在终端设备前端，标称放电电流2kA-10kA，保护精密电子设备‌45。

三、按应用场景分类

‌电源SPD‌

交流电源SPD：适用于TT/TN-C/TN-S系统‌12。

直流电源SPD：用于光伏、风电等直流系统‌12。

‌信号SPD‌

同轴型（BNC/N接口）：用于视频监控、射频通信‌3。

双绞线型（RS485/CAN总线）：工业控制信号防护‌3。

光纤型：光电隔离防雷，适用于长距离通信‌3。

四、UL标准分类（补充）

‌第1-5类‌：按安装位置和组件形式划分，如插座式（第3类）、模块化（第4类）等‌5。

SPD浪涌保护器的工作原理可分为以下核心环节，结合不同技术元件的协同作用实现防护：

一、SPD浪涌保护器核心工作流程

‌监测与待机状态‌

在正常电压下（如220V），SPD内部非线性元件（如压敏电阻、气体放电管）保持高阻抗状态（>1MΩ），不影响电路运行‌12。

‌触发泄放机制‌

当瞬态过电压（如雷击浪涌）达到阈值时：

‌电压开关型‌（气体放电管）：通过气体电离导通，响应时间约微秒级‌2。

‌限压型‌（压敏电阻）：利用ZnO材料的非线性特性，纳秒级响应，钳位电压至安全值（如≤1500V）‌13。

‌能量泄放路径‌

雷电流通过接地线导入大地（泄放电流可达40kA以上）‌3。

残压被限制在设备耐受范围内（如220V设备通常≤600V）‌3。

‌自动恢复功能‌

浪涌结束后，SPD恢复高阻抗状态，继续监测电路‌14。

三、典型应用场景

‌分级防护系统‌

‌一级SPD‌（10/350μs波形）：泄放直击雷电流（如总配电箱安装）‌34。

‌二级SPD‌（8/20μs波形）：抑制感应雷（如楼层配电箱）‌4。

‌三级SPD‌：保护精密设备（如服务器、医疗仪器）‌4。

‌特殊系统适配‌

直流系统（光伏/风电）：需选用直流专用SPD，耐压等级≥1.8倍工作电压‌5。

信号系统（RS485/CAN）：采用TVS二极管实现快速钳位‌5。

四、失效风险与维护要点

‌失效指示‌：多数SPD配备状态窗口（如绿色/红色显示），需定期检查‌6。

‌后备保护‌：必须串联熔断器（非断路器），避免误跳闸导致防护失效‌6。

‌接地要求‌：接地电阻≤4Ω，引线长度≤0.5m以减少阻抗‌5。

SPD浪涌保护器的安装需严格遵循国家标准和行业规范，以下是核心安装标准及技术要点：

SPD浪涌保护器安装标准

一、安装位置规范

‌分级防护原则‌

‌一级SPD‌（Type 1）：安装在建筑物总配电箱（LPZ 0A/0B→1交界处），需选用开关型SPD，雷电通流量≥60kA‌12。

‌二级SPD‌（Type 2）：分配电柜输出端（LPZ 1→2），限压型SPD，通流量≥40kA‌12。

‌三级SPD‌（Type 3）：终端设备前端（如服务器、精密仪器），残压≤1.5kV‌12。

‌特殊场景‌

直流系统（光伏/风电）：需选用直流专用SPD，耐压≥1.8倍工作电压‌34。

信号系统（RS485/以太网）：安装于设备接口处，响应时间≤1ns‌56。

二、接线与布线要求

‌导线规格‌

一级SPD：相线≥6mm²，接地线≥16mm²；二级SPD相线≥2.5mm²‌17。

接地线必须采用绿黄双色线，中性线用浅蓝色，相线用黄/绿/红色‌78。

‌接线方法‌

导线长度≤0.5m，采用凯文接线法可优化阻抗‌17。

接地端需直接连接至等电位端子板，接地电阻≤4Ω‌79。

‌安装顺序‌

SPD应安装在主空气开关或熔断器后方，并配备专用后备保护器‌17。

四、安装后检查与维护

‌状态检测‌

检查SPD运行指示灯是否正常，定期测试漏电流和发热情况‌12。

‌失效处理‌

优先选择带热脱扣和遥信功能的SPD，避免短路风险‌410。

五、行业特殊要求

‌工业场景‌：需考虑操作浪涌（如电机启停），SPD需耐受频繁冲击‌10。

‌通信系统‌：信号SPD需匹配接口类型（如BNC、RJ45）及带宽要求‌56。

智能SPD浪涌保护器与普通SPD的核心区别

1. ‌功能差异‌

‌普通SPD‌：

以被动防护为主，通过压敏电阻（MOV）、气体放电管（GDT）等元件限制瞬态过电压，将浪涌电流泄放至大地。其功能单一，仅能响应电涌事件，无法主动监测或预警。

‌智能SPD‌：

集成传感器、微处理器与通信模块，实现‌实时监测、故障预警、远程管理‌等功能。例如：

‌状态监测‌：持续跟踪漏电流、温度、残压等参数，提前发现元件老化。

‌故障报警‌：通过指示灯、蜂鸣器或手机APP推送故障信息。

‌远程控制‌：支持RS485、以太网或无线通信，可远程切断电源或调整保护参数。

‌数据分析‌：记录电涌事件次数、强度，为运维提供数据支持。

2. ‌技术原理对比‌

‌普通SPD‌：

依赖非线性元件的物理特性（如MOV的伏安特性）实现限压，响应时间快（纳秒级），但无智能处理能力。

‌智能SPD‌：

在传统SPD基础上增加智能电路，例如：

‌内置传感器‌：监测工作状态与环境参数。

‌微处理器‌：分析数据并触发预警或保护动作。

‌通信接口‌：与上位机或云平台交互，实现集中管理。

3. ‌成本与维护‌

‌普通SPD‌：

价格低（几十至几百元），但需定期人工巡检，维护成本较高。

‌智能SPD‌：

初始成本高（数倍于普通SPD），但通过远程监控减少人工巡检，长期维护成本更低。

不同使用场景下的选择建议

1. ‌普通SPD适用场景‌

‌成本敏感型场景‌：

小型商业建筑、居民住宅等对预算敏感的场所，且设备耐压值较高，可接受定期人工维护。

‌简单电力环境‌：

电涌风险较低的区域（如非雷击高发区），或设备对电压波动不敏感（如普通照明、空调）。

‌临时或移动设备‌：

展会、施工场地等临时用电场景，需快速部署且无需长期监控。

2. ‌智能SPD适用场景‌

‌高价值设备保护‌：

数据中心、医院、工业控制系统等对连续运行要求极高的场所，需实时监控以避免数据丢失或生产中断。

‌复杂电力环境‌：

雷击高发区、电网波动频繁的区域，或设备对电压波动极度敏感（如精密仪器、半导体制造）。

‌无人值守场景‌：

通信基站、风电场、光伏电站等偏远或无人值守设施，需远程管理以降低运维成本。

‌合规与审计需求‌：

金融、交通、能源等行业需满足严格防雷规范（如GB 50057-2010），智能SPD可提供完整电涌事件记录以备审计。

典型应用案例

‌数据中心‌：

采用智能SPD监测服务器电源状态，实时推送故障信息，避免数据丢失。

‌工业自动化‌：

在PLC、变频器等设备前端部署智能SPD，通过远程管理减少生产停机。

‌可再生能源系统‌：

光伏逆变器、风电控制柜等需直流与交流侧双重保护，智能SPD可集成至监控平台，实现统一管理。

‌智能家居‌：

通过智能插座集成SPD，监测家电电压波动，延长设备寿命。
