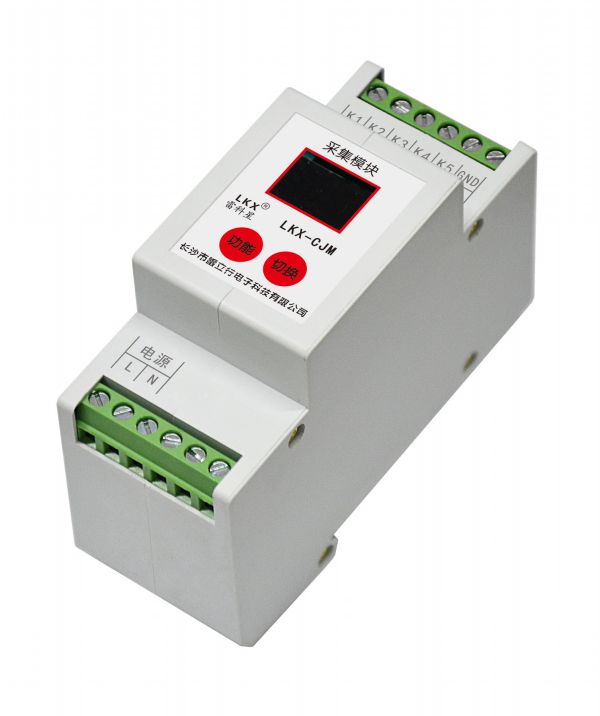

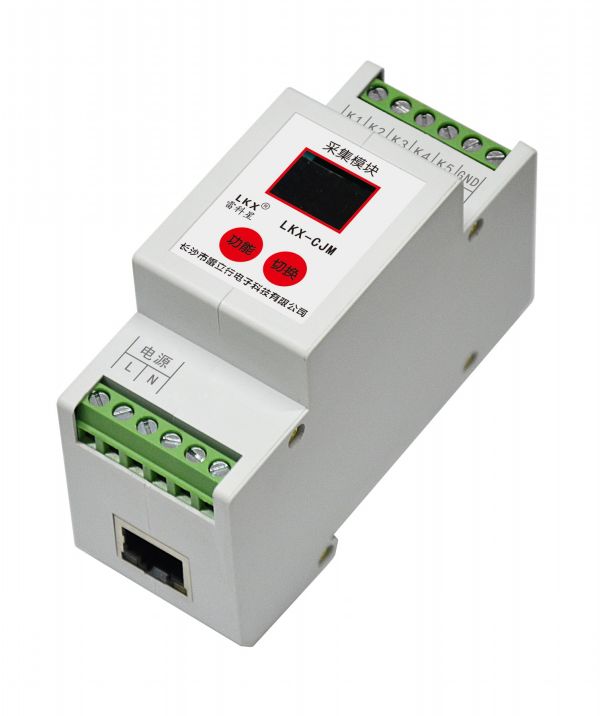

智能采集模块(LKX-CJM)

  • LKX-CJM采集模块具备多路开关量状态监测功能,可对SPD的工作状态、后备断路器状态以及其他设备的开关量状态进行监测,可实时了解设备的工作状态。
立即咨询
全国热线400-876-1400

详情介绍

采集模块

产品用途

LKX-CJM采集模块具备多路开关量状态监测功能,可对SPD的工作状态、后备断路器状态以及其他设备的开关量状态进行监测,可实时了解设备的工作状态。

产品特点

● 多路开关量输入,集成度高。

● 内置高性能微处理器,广泛应用于各种工业环境。

● 16路:通讯信号指示灯,5路:声光报警。

● 开关量输入的状态实时显示。

● 模块自带双看门狗,保障系统安全运行。

● 16路:485通讯,5路:可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式。

● 5路:提供液晶屏,查询监测状态

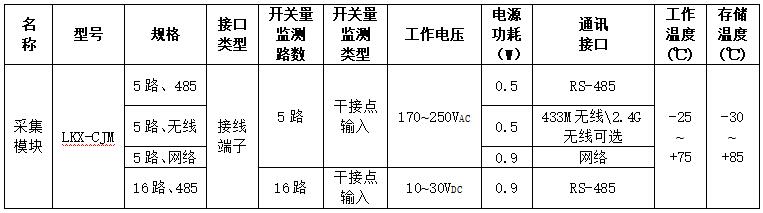

技术参数


安装说明

5路:

● 本产品采用插入式接线端子的接线方式。

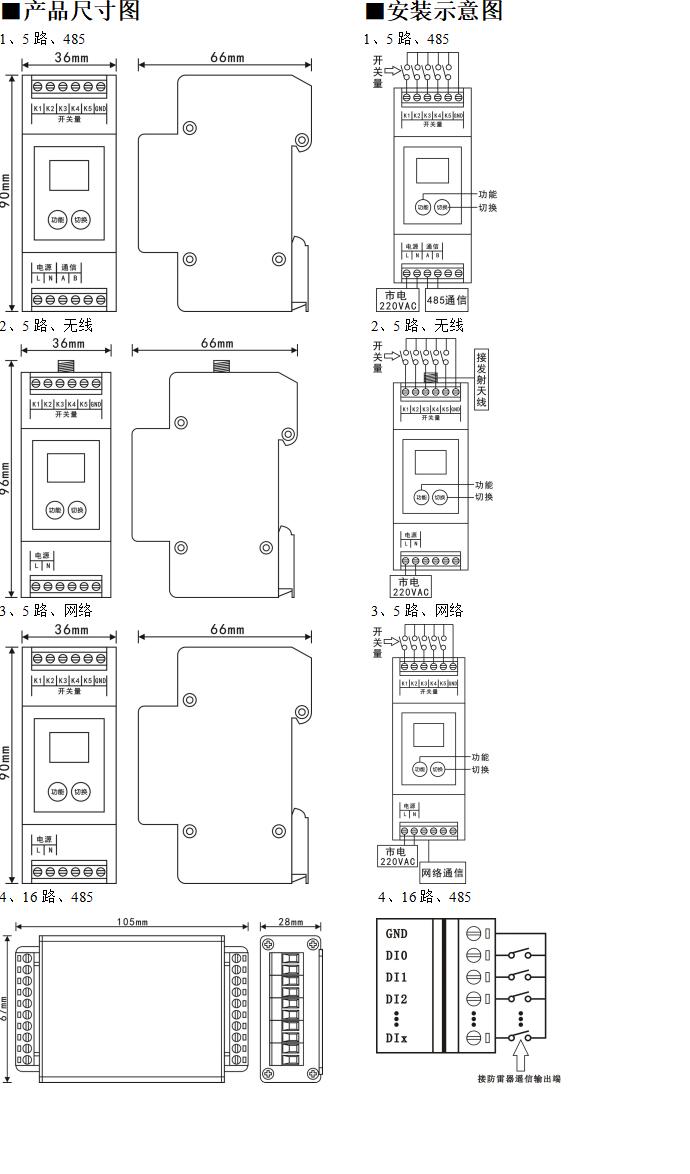

● 安装时请根据安装示意图及产品标识正确连接,其中L、N接交流电源,K1~K5为5路开关量接口,GND为开关量监测信号地,当采用RS485通信时,A、B端口接485通信线,切勿接错。

● 五路开关量正常状态时显示屏对应显示白色“1”,故障时对应路显示为红色“0”,同时上方显示“报警”标志。

● 可通过“功能”按键的连按操作进入相应的功能设置状态(连按操作为:前N-1次短按,第N次长按,短按时间应小于1秒,长按时间应大于2秒)。“功能”按键连按4次(前3次短按,第4次长按)恢复出厂设置,连按3次重启模块操作,连按2次进入参数设置界面,可设置网关和本机IP(Gateway-网关,Locl-IP-本机IP),连按1次为背光设置。

● 在信息查看界面(初始界面)下:短按“功能”按键可快速切换到主查看界面,短按“切换”按键可切换查看的信息界面。

● 在参数设置界面下:短按“功能”可切换要设置的参数,短按“切换”按键可对设置的参数进行“加操作”,长按“切换”按键可对设置的参数进行“快速连加操作”或“退出设置操作”,长按“功能”键退出并保存设置。

● RJ45网络接口的产品可通过连接局域网,使用“智能硬件产品参数配置软件”进行产品的参数配置,也可以通过产品上的“功能”和“切换”按键进行部分参数的配置。

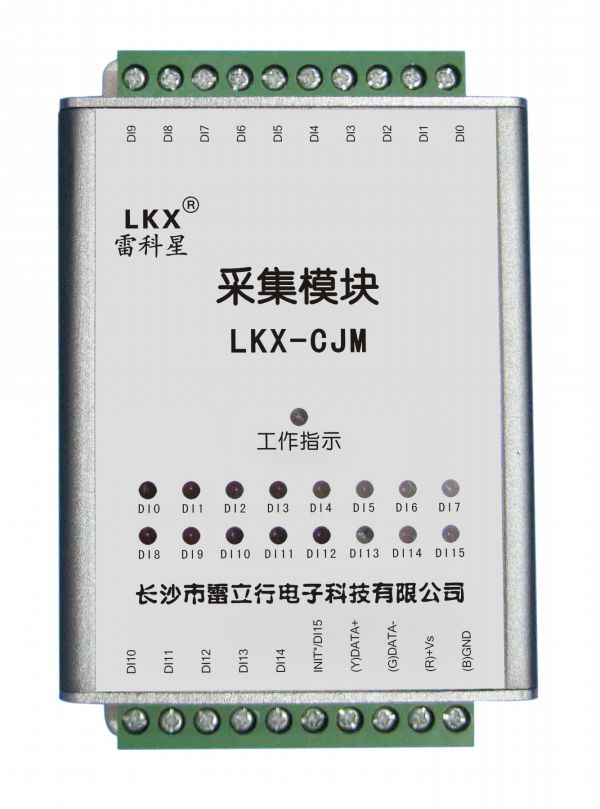

16路、485:

● 本产品采用插入式接线端子的接线方式。

● 安装时请根据安装示意图及产品标识正确连接,其中DI0-DI15为采集模块的输入通道,可连接到智能防雷器的遥信输出端口;DATA+,DATA-为RS-485的通信接口;+Vs为电源正极,GND为电源负极,切勿接错。

● 采集模块具有工作状态指示功能。工作指示灯亮,模块工作正常,工作指示灯闪烁,表示模块正在进行数据通讯;输入状态指示灯分别对应各输入端口的状态,状态指示灯亮表示输入端口开路,状态指示灯闪烁表示输入端口接GND。

● 多个采集模块组网时,应将各模块的DATA+与DATA+相连,DATA-与DATA-相连,各模块以“手拉手”的方式连接,最后连接到485控制总线。
