转换模块

■产品用途

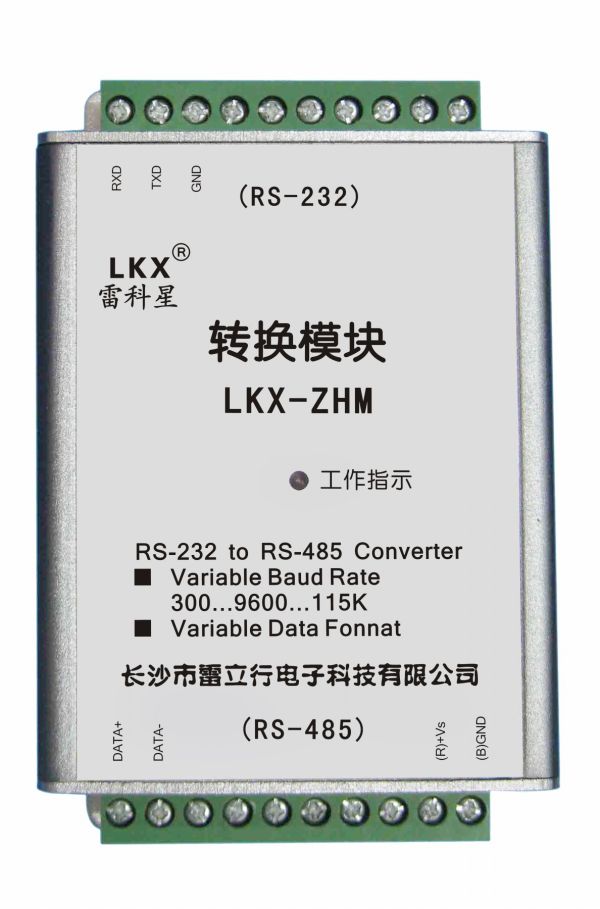

多数的工业计算机系统都有标准的RS-232串行端口。RS-232虽然被广泛接受，但其数据传输速度、范围及网络化能力等方面存在着局限性。而RS-485通过对数据信号和控制信号使用差动电压克服了这些限制。LKX-ZHM转换模块透明地将RS-232信号转换成隔离的RS-485信号。转换模块能让您利用标准PC硬件，来轻松构建一个工业级的长距离通信系统。

■产品特点

● 自动内部RS-485总线管理，无需外部控制信号。

● RS-485数据线上的瞬态干扰抵制。

● 总线上可挂接32个设备。

● 1.2公里长的网络连接。

● 自适应传输速率。

● 电源及数据流指示，用于故障诊断。

● 1000VDC电压隔离。

● 无需RTS / CTS硬件流控和软件控制，智能转换。

■技术参数

■安装说明

● 本产品采用插入式接线端子的接线方式。

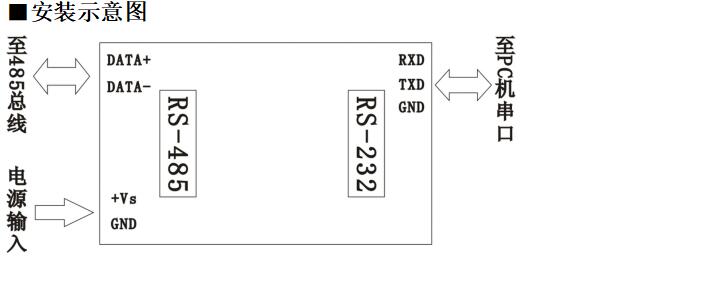

● 安装时请根据安装示意图及产品标识正确连接，其中RS-232端的RXD，TXD，GND分别与PC机的串口相连；DATA+，DATA-为RS-485数据总线接口；+Vs为电源正极，GND为电源负极，切勿接错。

● 转换模块具有工作指示功能：工作指示灯亮，模块工作正常，工作指示灯闪烁，表示模块正在进行数据通讯。

● 模块供电应由RS-485侧统一供电，不能跟RS-232侧共地。

● 485总线电缆超过100米，需加终结电阻，阻值可1/4W 300欧姆到110欧姆。
